Schroefvormige funderingspaal. Minder beton, zonder grondafvoer.
De Olivier paal is een volledig grondverdringende, in de grond gevormde betonpaal met een schroefvormige schacht over de volledige lengte. Afhankelijk van het ontwerp wordt het systeem toegepast als gewapende funderingspaal of voor grondverbetering.
Olivier levert de technologie en tooling, met praktische ondersteuning bij de machineconfiguratie, het ontwerp en de opstart op de werf.
De belangrijkste voordelen
Tot 40% minder beton
Vergeleken met een volle cilindrische paal met dezelfde buitendiameter en lengte.
Geen grondafvoer
De grond wordt verdrongen. Er hoeft geen uitgeboorde grond te worden afgevoerd.
Schroefvormige schacht
Het doorlopende profiel draagt bij aan de krachtoverdracht tussen paal en grond.
Wapening vóór het beton
De wapeningskorf wordt door de boorbuis op de juiste diepte geplaatst.
Herbruikbare Olivier boorpunt
De boorpunt komt met de boorkop terug naar boven. Er blijft geen verloren boorpunt achter.
Bestaande machines inzetten
De tooling kan worden afgestemd op een geschikte machine uit uw bestaande machinepark.
Waarom de schroefvorm het verschil maakt
Zoals een schroef zich anders in hout verankert dan een gladde nagel, verschilt een schroefvormige paal van een cilindrische paal. Bij de Olivier paal loopt het schroefvormige profiel door over de volledige paallengte. De buitendiameter van dit profiel is 200 mm groter dan de kerndiameter.
Tussen de windingen blijft grond aanwezig. Het beton volgt het schroefvormige paallichaam, waardoor minder beton nodig is dan voor een volle cilinder met dezelfde buitendiameter en lengte. De uiteindelijke diameter, lengte en draagkracht worden bepaald op basis van de sondering, de belasting en de toepasselijke rekenmethode.
De groene zone toont het betonvolume dat wordt uitgespaard. Op die plaats blijft bij de Olivier paal grond aanwezig tussen de schroefwindingen. Een volle cilindrische paal met dezelfde buitendiameter en lengte zou daar ook beton bevatten. De vergelijking betreft het betonvolume, niet automatisch twee ontwerpen met dezelfde draagkracht.
Uitvoeringsprincipe

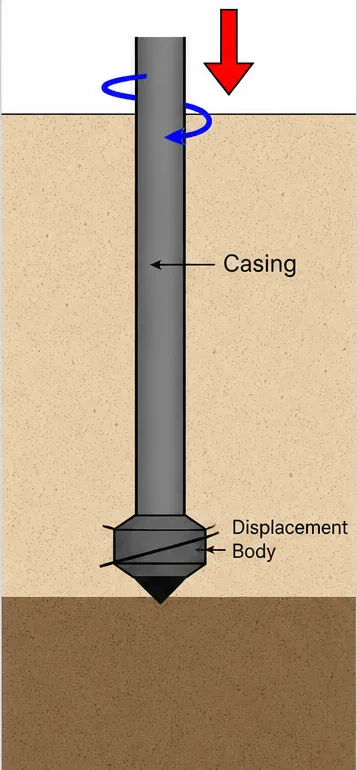

1. Inboren
De boorkop wordt rechtsom tot de ontwerpdiepte ingeboord. Daarbij wordt de grond zijdelings verdrongen.

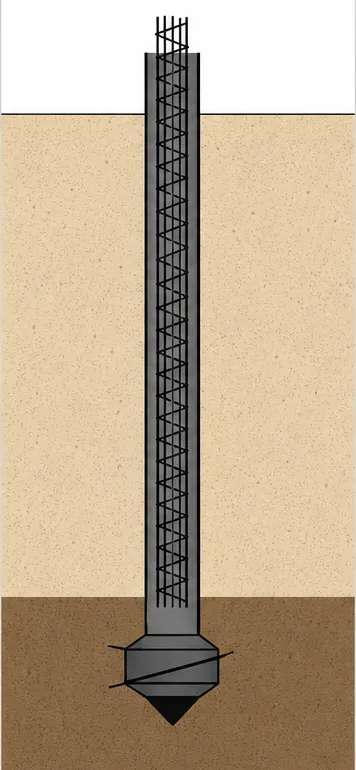

2. Wapening en betontoevoer
Indien het ontwerp wapening vereist, wordt de korf door de boorbuis geplaatst. Daarna wordt de betontoevoer gestart.

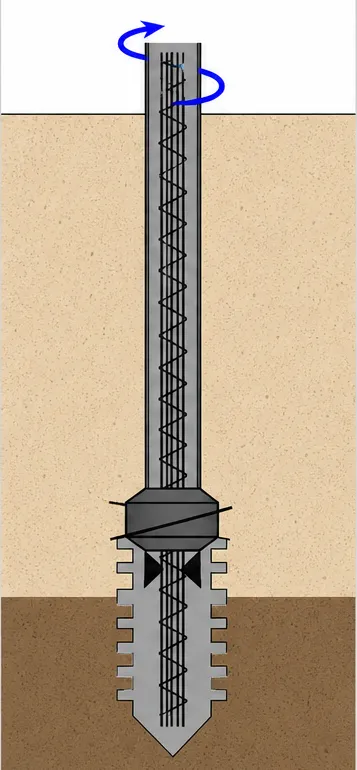

3. Gecontroleerd terugschroeven
Bij het terugschroeven openen de kleppen automatisch. De betontoevoer en terugschroefbeweging worden op elkaar afgestemd om de schroefvormige schacht te vormen.

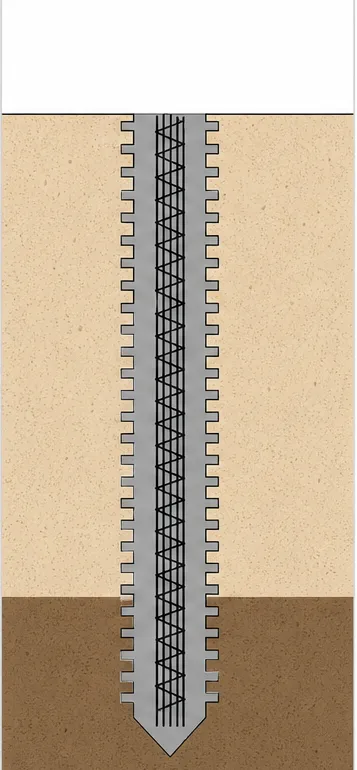

4. Afgewerkte Olivier paal
De boorbuis en boorkop worden teruggewonnen. De in de grond gevormde betonpaal blijft achter.
Open betonsysteem: eerst wapening, dan beton
De wapening wordt vóór het beton door de open doorgang van de boorbuis geplaatst. Tijdens het terugschroeven wordt beton toegevoerd en blijft het betonpeil in de boorbuis boven het maaiveld. Zo wordt de gravitaire betondruk benut voor de paalvorming. Een betonpomp verzorgt de toevoer; het systeem vormt de paal zonder een gesloten drukvulsysteem.
Herbruikbare Olivier boorpunt
Tijdens het boren vormen de gesloten kleppen de boorpunt. Bij het terugschroeven openen ze automatisch en komen ze met de boorkop terug naar boven. Er hoeft dus niet voor iedere paal een verloren boorpunt te worden aangebracht. Dat bespaart materiaal en transport en vermijdt de bijbehorende handeling onder de boorkop.
Geschikte grond en machineconfiguratie
De Olivier paal kan worden toegepast in uiteenlopende verdringbare gronden, waaronder klei, leem en zand. De geschiktheid voor dichtere of hardere lagen hangt onder meer af van de sondering, de paaldiameter en het beschikbare boorkoppel. Olivier helpt de tooling en machineconfiguratie af te stemmen op het project.
Eén boorbuizenset, meerdere paaldiameters
Door de boorkop te wisselen kunnen met dezelfde boorbuizenset verschillende paaldiameters worden uitgevoerd. In het getoonde voorbeeld worden buizen met Ø324 mm gebruikt voor Olivier palen van d36/56 tot d51/71. De passende combinatie wordt per configuratie bepaald.
Funderingspalen, grondverbetering en palen onder helling
Funderingspalen
Als gewapende funderingspaal draagt de Olivier paal belastingen over naar de ondergrond. Geometrie en wapening volgen uit het projectontwerp.
Grondverbetering
Het systeem kan ook als grondverbetering worden toegepast. Deze elementen zijn doorgaans ongewapend; wapening kan worden toegevoegd wanneer het ontwerp dat vereist.
Palen onder helling
Olivier palen kunnen onder helling worden uitgevoerd voor toepassingen met verticale en horizontale belastingen. De wapening wordt door de boorbuis langs de ontworpen paalas geplaatst.
Paaldiameters
Een Olivier paal wordt aangeduid met twee diameters: Dk/Ds. Dk is de kerndiameter. Ds is de buitendiameter van het schroefvormige profiel en is ook de paalbasisdiameter Db. Dus: Db = Ds.
Een Olivier paal d36/56 heeft een kerndiameter van 360 mm en een buitendiameter van 560 mm. Het gaat om twee afmetingen van dezelfde paal, niet om een diameterbereik.
Voor de geotechnische berekening van schacht- en paalbasisweerstand wordt de buitendiameter gebruikt, binnen de toepasselijke rekenmethode. Voor de structurele berekening van de betondoorsnede is de kerndiameter bepalend. De uiteindelijke dimensionering houdt rekening met de grondgegevens, belastingen en toepasselijke voorschriften.
Standaardafmetingen van de Olivier boorkoppen:
| Paaltype | Kern Dk | Buiten Ds = Db |
|---|---|---|
| d31/51 | 310 mm | 510 mm |
| d36/56 | 360 mm | 560 mm |
| d41/61 | 410 mm | 610 mm |
| d46/66 | 460 mm | 660 mm |
| d51/71 | 510 mm | 710 mm |
| d56/76 | 560 mm | 760 mm |
| d61/81 | 610 mm | 810 mm |
| d66/86 | 660 mm | 860 mm |
Olivier in de praktijk
Een selectie van palen, tooling en machines uit de praktijk. Meer werfbeelden vindt u op onze referentiepagina.
Van machineconfiguratie tot uitvoering
Tooling en machineconfiguratie
Advies over boorkoppen, boorbuizen, koppelingen en een geschikte funderingsmachine.
Ontwerpinput
Ondersteuning bij de keuze van de paalgeometrie en de interpretatie van sonderingen, afgestemd op het toepasselijke ontwerpkader.
Opleiding en opstart
Praktische opleiding van de ploeg en begeleiding bij de ingebruikname en de eerste uitvoering.
Ondersteuning op de werf
Praktische hulp bij uitvoeringsvragen en veranderende grond- of werfomstandigheden.
Meer over opleiding en ondersteuning
Wilt u weten of het Olivier-paalsysteem bij uw project en machine past? Bespreek uw sondering, gewenste paalafmetingen en beschikbare machine met ons.
Beschermde technologie
De Olivier-technologie omvat oplossingen die door octrooien en geregistreerde modellen worden beschermd. De bescherming verschilt per oplossing en rechtsgebied. Neem contact met ons op voor informatie over het gebruik en de licentievoorwaarden.
