Sterke verbinding. Vrije doorgang voor beton en wapening.
Olivier koppelingen verbinden boorbuizen en boorkoppen voor funderings- en boortoepassingen. De ronde verbinding combineert een grote interne doorgang met overdracht van boorkoppel in beide draairichtingen.
Van koppelingen met standaardpastilles tot Olivier CD-koppelingen en aansluitingen op de boormotor: Olivier helpt u de juiste uitvoering voor uw toepassing te bepalen.
Wat maakt de Olivier koppeling anders?
Vrije interne doorgang
Ruimte voor beton en wapening door de boorbuis. De vrije binnendiameter wordt afgestemd op de toepassing.
Boorkoppel in beide richtingen
Ontworpen voor boren en terugschroeven, met overdracht van boorkoppel in wijzerzin en tegenwijzerzin.
Ontworpen om weer los te maken
De cilindrische verbinding kan na het verwijderen van de pastilles worden verdraaid en uit elkaar genomen.
Onderdelen afzonderlijk beschikbaar
Koppelingen en pastilles zijn afzonderlijk leverbaar. Olivier ondersteunt bij onderhoud, vervanging en de aansluiting op bestaande tooling.
Een alternatief voor vierkant-, zeskant- en achtkantkoppelingen
Bij conventionele koppelingen met een vierkante, zeskantige of achtkantige aansluiting wordt het boorkoppel via het profiel overgebracht. Zulke verbindingen kunnen na langdurig gebruik moeilijk uit elkaar te krijgen zijn.
Een ronde verbinding die ook weer los moet kunnen. Bij de Olivier koppeling brengen de pastilles het boorkoppel over. Na het verwijderen van de pastilles kunnen de cilindrische koppelingsdelen ten opzichte van elkaar worden verdraaid om de verbinding los te maken. Dat is een praktisch voordeel bij demontage en onderhoud.
Twee uitvoeringen, hetzelfde uitgangspunt
Een mannelijke en vrouwelijke koppeling schuiven in elkaar. Pastilles brengen de krachten tussen beide delen over. De uitvoering van die pastilles bepaalt mee hoe de koppeling wordt gemonteerd en vergrendeld.
Olivier CD-koppeling
Met CD-pastilles met bajonetvergrendeling. De pastilles volgen de buitenradius van de koppeling. De vergrendeling gebruikt geen afzonderlijke zeskantbouten zoals bij de standaarduitvoering.
Olivier koppeling met standaardpastilles
De klassieke uitvoering met 16 pastilles en bevestigingsbouten. De pastilles dragen het boorkoppel en de trekkrachten over, zodat deze belastingen niet via de schroefdraad van de bevestigingsbouten worden overgebracht.
Het verschil zit in de pastilles
Standaardpastille met bevestigingsbout
De pastille draagt de krachten tussen beide koppelingsdelen over. De bout houdt de pastille op haar plaats.
CD-pastille met bajonetvergrendeling
De CD-pastille wordt via een bajonetvergrendeling vastgezet. De buitenzijde volgt de radius van de koppeling.
Olivier CD-koppeling
De CD-uitvoering heeft een compacte buitenvorm, met een buitendiameter die dicht bij de boorbuisdiameter ligt. De afgeronde CD-pastilles sluiten aan op de buitenradius van de koppeling. Dit beperkt uitstekende delen en de blootstelling daarvan aan slijtage.
De pastilleopeningen zijn aan de binnenzijde van het mannelijke deel afgesloten. Voor gesloten systemen met beton of grout onder druk wordt de koppeling voorzien van een aangepaste afdichting.
Het aantal CD-pastilles en de overlaplengte hangen af van de uitvoering. Zo kunnen de verbinding en de vrije doorgang worden afgestemd op de vereiste belastingen en beschikbare inbouwruimte.
Beton of grout onder druk
De Olivier CD-koppeling kan worden uitgevoerd voor gesloten systemen waarin beton of grout onder druk wordt toegevoerd. Een dichting is mogelijk. De afdichting en verdere uitvoering worden afgestemd op het medium, de werkdruk en het boorsysteem.
Olivier koppeling met standaardpastilles
Bij de klassieke uitvoering schuiven het mannelijke en vrouwelijke deel over een lengte van 500 mm in elkaar. De verbinding gebruikt 16 pastilles, die met bouten op hun plaats worden gehouden.
Na het verwijderen van de pastilles kunnen de cilindrische delen ten opzichte van elkaar worden verdraaid om de koppeling los te maken. Correcte montage, smering en onderhoud blijven daarbij belangrijk.
De maat wordt aangeduid met de werkelijke afmetingen. Bijvoorbeeld: een Olivier koppeling met buitenmaat Ø352 mm en een vrije binnendiameter van Ø250 mm, voor boorbuizen Ø324 mm.
Vrije doorgang voor beton en wapening
De ronde koppeling houdt een grote vrije interne doorgang beschikbaar. Dat is belangrijk bij het plaatsen van een wapeningskorf door de boorbuizen en bij de toevoer van beton.
Bij een open betonsysteem blijft de doorgang bovenaan toegankelijk voor wapening en betontoevoer. Voor een gesloten systeem wordt de uitvoering afgestemd op de toevoer van beton of grout onder druk, inclusief de benodigde afdichtingen.

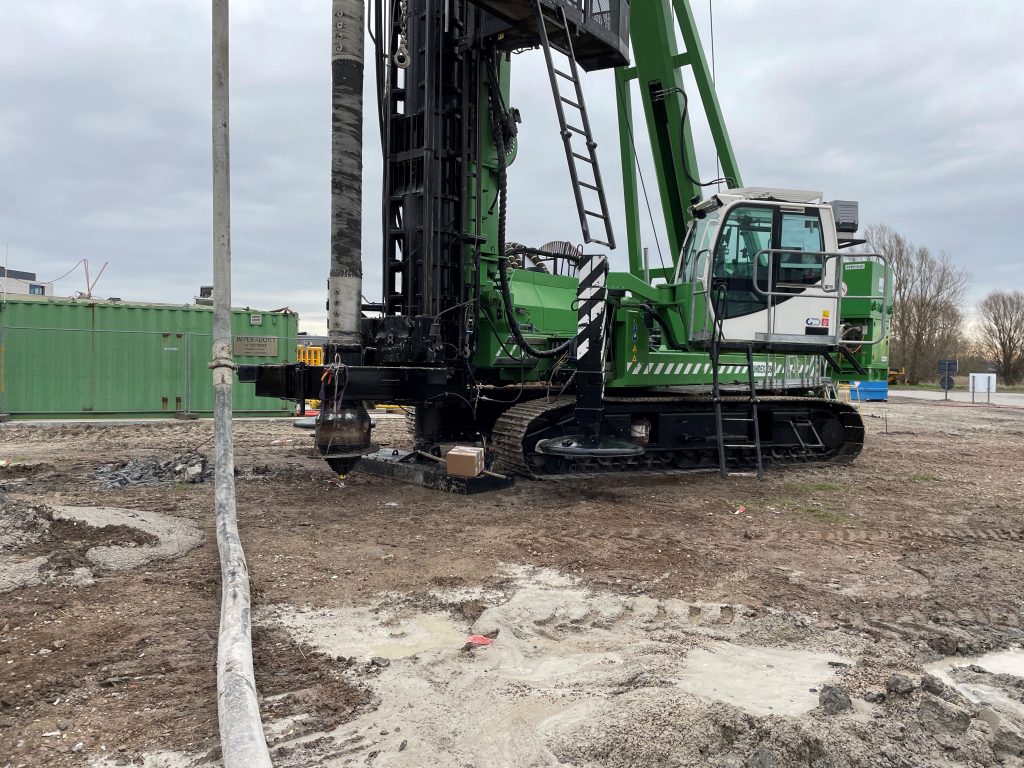

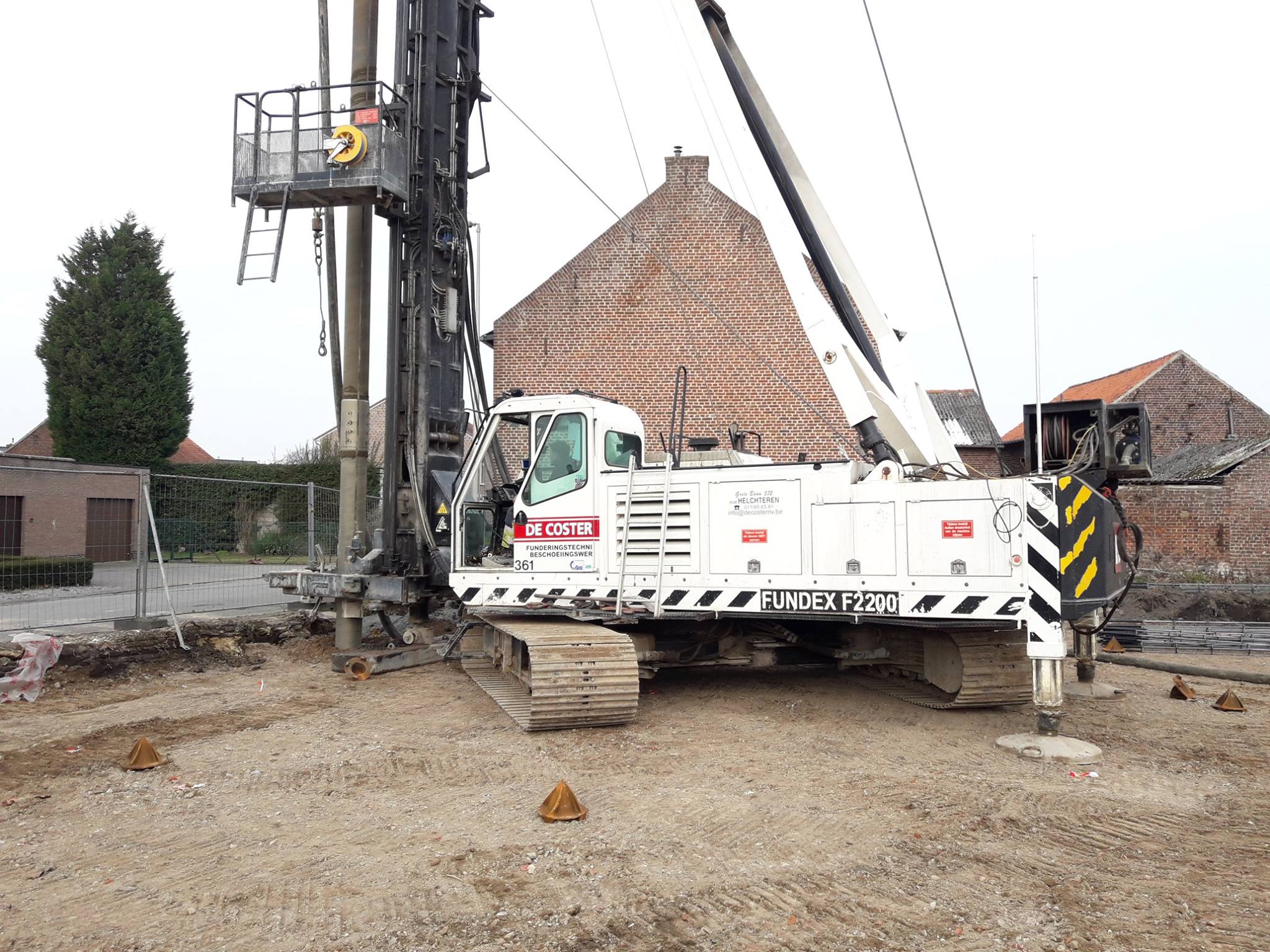

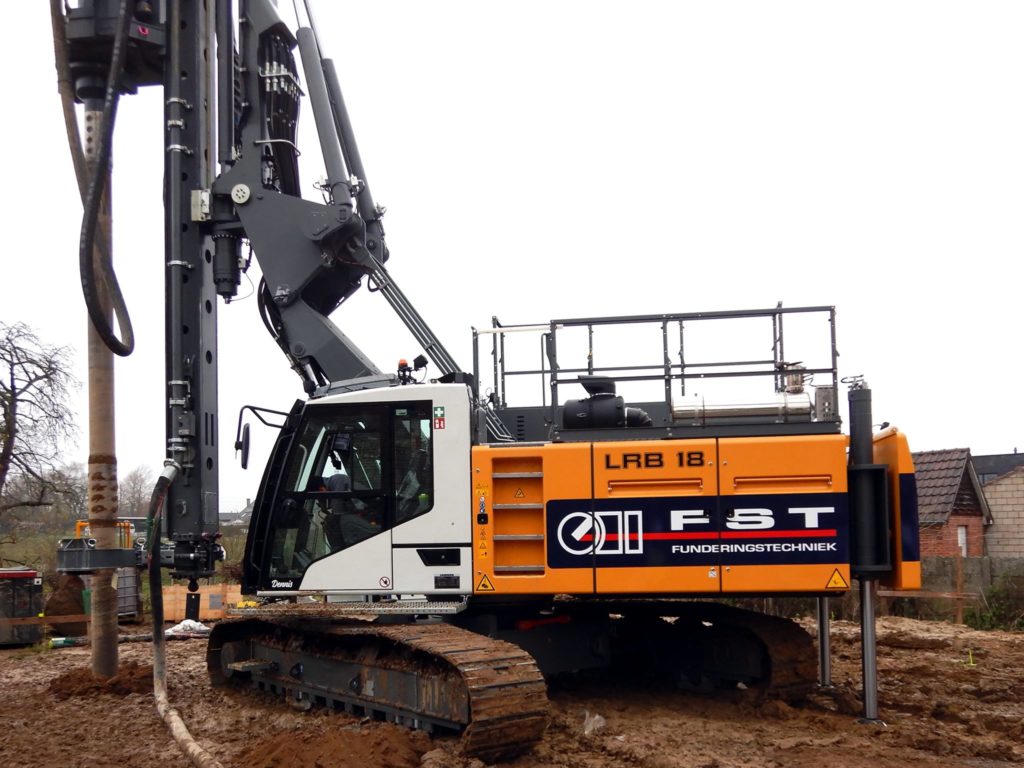

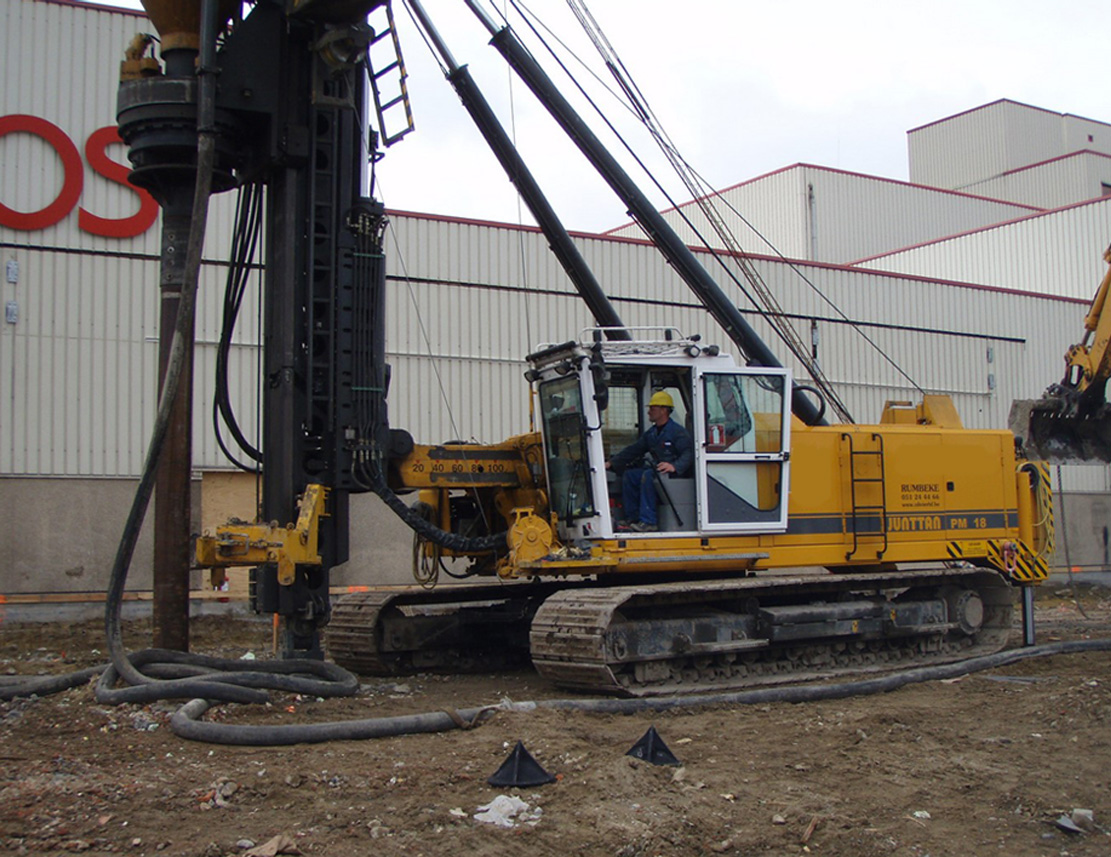

Olivier koppelingen worden gebruikt binnen de Olivier paal en Olivier DPA. Ook toepassing bij andere boortechnieken, zoals CFA, soilmix of geothermie, kan worden bekeken.
Beschikbare diameters
Onderstaand overzicht geeft de gangbare maatbereiken weer. De buitendiameter van de koppeling, de vrije binnendiameter en de boorbuisdiameter zijn verschillende maten.
Met standaardpastilles
Buitendiameter koppeling: Ø300–555 mm
Vrije binnendiameter: Ø210–450 mm
Voor boorbuizen: Ø273–508 mm
Olivier CD-koppeling
Buitendiameter koppeling: Ø185–515 mm
Vrije binnendiameter: Ø100–435 mm
Uitvoeringen voor boorbuizen vanaf Ø133 mm
De maten worden per uitvoering gecombineerd. Niet elke buitenmaat is met elke binnendiameter of boorbuisdiameter beschikbaar. Andere diameters en aangepaste aansluitingen zijn op aanvraag te bespreken.
Boorkoppels van 55 tot 550 kNm
55–550 kNm
Afhankelijk van diameter, uitvoering en toepassing zijn Olivier koppelingen beschikbaar voor boorkoppels van 55 tot 550 kNm. De koppelingen zijn ontworpen voor overdracht van boorkoppel in beide draairichtingen.
De keuze hangt samen met de boorbuisdiameter, de vereiste vrije doorgang en de boor- en trekkrachten. Olivier stemt de koppeling, pastilles en buisaansluiting op elkaar af en bevestigt de capaciteit voor de gekozen samenstelling.
Ook voor andere boorsystemen
De toepassing van Olivier koppelingen reikt verder dan de Olivier paalsystemen. Ook voor andere funderings- en boorsystemen, CFA, soilmix, geothermie, olieboringen en andere boortoepassingen kan een passende uitvoering worden bekeken.
De grote interne doorgang, het koppelen van buissecties en de overdracht van boorkoppel in beide richtingen bieden daarbij mogelijkheden. Olivier beoordeelt per toepassing de belastingen, de verbinding met het bestaande materieel en eventuele eisen aan druk en afdichting.
Van koppeling tot complete boorbuis
Bij de door Olivier toegepaste persmontage worden de buiseinden machinaal bewerkt. De koppelingen worden in de voorbereide uiteinden geperst en vervolgens gelast. Die werkwijze ondersteunt een nauwkeurige uitlijning van koppeling en boorbuis.
Naast de persuitvoering zijn korte uitvoeringen voor rechtstreekse lasmontage beschikbaar. De keuze wordt afgestemd op de boorbuis en de toepassing.
Boorbuizen zijn leverbaar in aangepaste lengtes. Afschermmutsen beschermen de aansluitingen tijdens opslag en transport. Ook adapters tussen verschillende Olivier koppelingen kunnen worden voorzien.
Olivier auto koppeling voor de boormotor
Voor het frequent aan- en afkoppelen van boorbuizen is er de Olivier auto koppeling. Deze vormt de verbinding met de boormotor en heeft een eigen vergrendelingsmechanisme.
Semi-automatische uitvoering: een deel van de bediening gebeurt nog manueel, bijvoorbeeld met een sleutel of hendel.
Hydraulisch automatische uitvoering: de bediening gebeurt hydraulisch, zodat koppelen en ontkoppelen vanuit de cabine kunnen worden uitgevoerd.
Aansluiting op uw boormotor
Olivier levert aangepaste aandrijfkoppelingen en flenzen voor verschillende boormotoren. De aansluiting, vrije doorgang en beton- of grouttoevoer worden samen bekeken. Of een rechtstreekse aansluiting of een cardankoppeling geschikt is, hangt af van de boormotor en de toepassing.
Eigen ontwikkeling, beschermde technologie
De Olivier koppelingen zijn eigen ontwikkelingen. De CD-technologie wordt beschermd binnen octrooifamilie WO2022157650. Voor het ontwerp van de klassieke Olivier koppeling zijn onder meer modelreferentie DM/210319 en het Amerikaanse design patent US D959254 relevant.
Deze beschermde oplossingen mogen niet zonder toestemming worden nagemaakt voor zover de toepasselijke rechten dat verbieden. Neem contact op met Olivier voor informatie over gebruik en levering. De auto koppeling behoort tot een afzonderlijke technologie en wordt op haar eigen pagina toegelicht.
Welke Olivier koppeling past bij uw toepassing?
Vertel ons met welke boorbuizen en boormotor u werkt, welke vrije doorgang u nodig heeft en welke belastingen de verbinding moet overbrengen. Olivier ondersteunt u bij de keuze, montage en ingebruikname.
