Olivier koppelingen
De Olivier® boorkoppelingen zijn speciaal ontworpen voor het maken van grondverdringende palen in een open betonsysteem. De koppelingen kunnen evenveel boorkoppel aan in wijzerzin als in tegenwijzerzin. Door het specifieke ontwerp kan door de Olivier koppeling probleemloos beton in combinatie met wapening over de volledige lengte van de paal worden geplaatst. De koppeling kan altijd terug losgemaakt worden, ook nadat deze lange tijd in elkaar hebben gezeten.

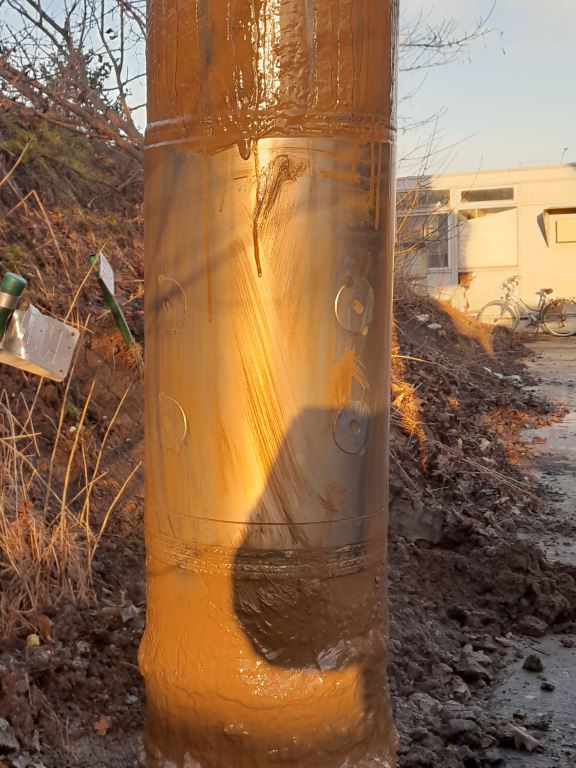

De nieuwe Olivier koppeling
Bij de nieuwe Olivier koppeling zijn enkele nadelen van de klassieke Olivier koppeling weggewerkt. Zo zijn geen zeskantschroeven meer nodig en hebben de koppelingen dezelfde diameter als de boorbuis. De binnendiameter van de nieuwe koppeling blijft dezelfde zoals de klassieke koppeling. Daarnaast zijn de pastilles afgerond in de radius van de koppeling. Deze combinatie zorgt ervoor dat de slijtagefactor significant beter is vergeleken met de klassieke Olivier koppeling.
Doordat geen zeskantschroeven meer worden gebruikt is er ook geen draadgat meer in de mannelijke kant. Dit wil zeggen dat de binnenkant van het mannetje volledig is afgesloten.
Afhankelijk van de toepassing en het boorkoppel bestaat de nieuwe Olivier koppeling in een versie met 8 of 16 pastilles.





De nieuwe Olivier koppeling is beschermd door het octrooi WO2019077416A2 en corresponderende octrooien.
De klassieke Olivier koppeling
De koppelingen zijn met elkaar verbonden door middel van een mannelijke en een vrouwelijke kant die 500mm in elkaar schuiven en wordt vastgemaakt met 16 pluggen. Deze pluggen zijn zodanig opgesteld dat er nooit geen torsie- of trekkracht op een schroefdraad komt.
De klassieke Olivier koppelingen bestaan in verschillende afmetingen voor verschillende types van buizen.
Klein | Standaard | Groot | Groot XL | Groot XXL | |
Max. boorkoppel | 35 t/m | 55 t/m | 75 t/m | 75 t/m | 75 t/m |
Buiten Ø | 300 mm | 350 mm | 400 mm | 442 mm | 518 mm |
Binnen Ø | 210 mm | 250 mm | 300 mm | 350 mm | 405 mm |
Boorbuis Ø | 273 mm | 324 mm | 355 mm | 406 mm | 470 mm |
![]() | ![]() | ![]() | ![]() | ![]() |
Koppeling voor aan de boormotor
De klassieke Olivier koppeling en de nieuwe Olivier koppeling kan rechtstreeks aan een boormotor worden gekoppeld. De koppeling is sterk genoeg zodat geen speciale cardan tussen de boormotor en de koppeling moet worden geplaatst. Dit kan enkel als de boormotor dit aankan. Olivier kan een speciale koppeling aan een flens voorzien zodat deze aan de boormotor kan worden vastgemaakt. De Olivier koppeling is ontworpen voor het gebruik in een open betonsysteem.










Boorbuizen
De Olivier® boorbuizen met bijhorende koppelingen worden steeds opgebouwd met een mannelijke koppeling bovenaan en een vrouwelijke koppeling onderaan.
De uiteinden van de buizen worden eerst in een draaibank gevlakt en voorzien van een kamering. Daarna worden de koppelingen in de buis geperst. Dit zorgt dat de koppelingen 100% recht aan de buis staan en reeds op de spanning een basis koppel kunnen overbrengen naar de buis. Nadien wordt alles gelast.
Met één set boorbuizen kunnen meerdere boorkoppen worden gebruikt. Op de boorkoppen zit een mannelijke koppeling die nooit verslijt. Dus zijn er logischerwijs meer mannelijke koppelingen (die niet kunnen slijten) in een set boorgereedschap dan vrouwelijke koppelingen. Boorbuizen worden steeds gemaakt op de lengte en diameter die de klant wenst. Dit is afhankelijk van de funderingsmachine waarmee zal worden gewerkt. Veel gebruikte nuttige boorlengtes zijn 4m, 8m en 12m.
