Une connexion robuste. Un passage libre pour le béton et les armatures.
Les raccords Olivier relient les tubes et les têtes de forage pour les applications de fondation et de forage. La connexion cylindrique associe un grand passage intérieur à la transmission du couple de forage dans les deux sens de rotation.
Des raccords à pastilles standard aux raccords Olivier CD et aux connexions à la tête de rotation : Olivier vous aide à choisir la configuration adaptée à votre application.
Qu’est-ce qui distingue le raccord Olivier ?
Passage intérieur libre
De la place pour le béton et les armatures à travers le tube de forage. Le diamètre intérieur libre est adapté à l’application.
Couple de forage dans les deux sens
Conçu pour le forage et la rotation inverse, avec transmission du couple dans le sens horaire et antihoraire.
Conçu pour être démonté
Après le retrait des pastilles, les éléments cylindriques peuvent être tournés l’un par rapport à l’autre et séparés.
Composants disponibles séparément
Les raccords et les pastilles sont disponibles séparément. Olivier vous accompagne pour l’entretien, le remplacement et la connexion à l’outillage existant.
Une alternative aux raccords carrés, hexagonaux et octogonaux
Dans les raccords conventionnels à connexion carrée, hexagonale ou octogonale, le couple de forage est transmis par le profil. Ces connexions peuvent être difficiles à séparer après une utilisation prolongée.
Une connexion cylindrique conçue aussi pour être démontée. Dans le raccord Olivier, les pastilles transmettent le couple de forage. Après leur retrait, les éléments cylindriques peuvent être tournés l’un par rapport à l’autre pour libérer la connexion. C’est un avantage pratique lors du démontage et de l’entretien.
Deux configurations, un même principe
Un raccord mâle et un raccord femelle s’emboîtent. Les pastilles transmettent les efforts entre les deux éléments. Leur conception détermine aussi la manière dont le raccord est assemblé et verrouillé.
Raccord Olivier CD
Avec des pastilles CD à verrouillage à baïonnette. Les pastilles suivent le rayon extérieur du raccord. Contrairement à la configuration standard, le verrouillage n’utilise pas de boulons hexagonaux séparés.
Raccord Olivier à pastilles standard
La configuration classique avec 16 pastilles et des boulons de maintien. Les pastilles transmettent le couple de forage et les efforts de traction, de sorte que ces charges ne passent pas par le filetage des boulons de maintien.
La différence réside dans les pastilles
Pastille standard avec boulon de maintien
La pastille transmet les efforts entre les deux éléments du raccord. Le boulon maintient la pastille en place.
Pastille CD à verrouillage à baïonnette
La pastille CD est fixée par un verrouillage à baïonnette. Sa surface extérieure suit le rayon du raccord.
Raccord Olivier CD
La configuration CD présente un profil extérieur compact, avec un diamètre extérieur proche de celui du tube de forage. Les pastilles CD arrondies suivent le rayon extérieur du raccord. Cela limite les parties saillantes et leur exposition à l’usure.
Les ouvertures des pastilles sont fermées du côté intérieur de l’élément mâle. Pour les systèmes fermés utilisant du béton ou du coulis sous pression, le raccord est équipé d’un joint adapté.
Le nombre de pastilles CD et la longueur de recouvrement dépendent de la configuration. La connexion et le passage libre peuvent ainsi être adaptés aux charges requises et à l’espace de montage disponible.
Béton ou coulis sous pression
Le raccord Olivier CD peut être configuré pour des systèmes fermés alimentés en béton ou en coulis sous pression. Un joint d’étanchéité peut être prévu. Le joint et la configuration sont adaptés au fluide, à la pression de service et au système de forage.
Raccord Olivier à pastilles standard
Dans la configuration classique, les éléments mâle et femelle s’emboîtent sur une longueur de 500 mm. La connexion utilise 16 pastilles, maintenues en place par des boulons.
Après le retrait des pastilles, les éléments cylindriques peuvent être tournés l’un par rapport à l’autre pour libérer le raccord. Un montage correct, la lubrification et l’entretien restent importants.
La dimension est indiquée par les cotes réelles. Par exemple : un raccord Olivier de diamètre extérieur Ø352 mm et de diamètre intérieur libre Ø250 mm, pour des tubes de forage Ø324 mm.
Passage libre pour le béton et les armatures
Le raccord cylindrique offre un grand passage intérieur libre. C’est important pour la mise en place d’une cage d’armature à travers les tubes de forage et pour l’alimentation en béton.
Dans un système de bétonnage ouvert, le passage reste accessible par le haut pour les armatures et l’alimentation en béton. Dans un système fermé, la configuration est adaptée à l’alimentation en béton ou en coulis sous pression, avec les joints nécessaires.

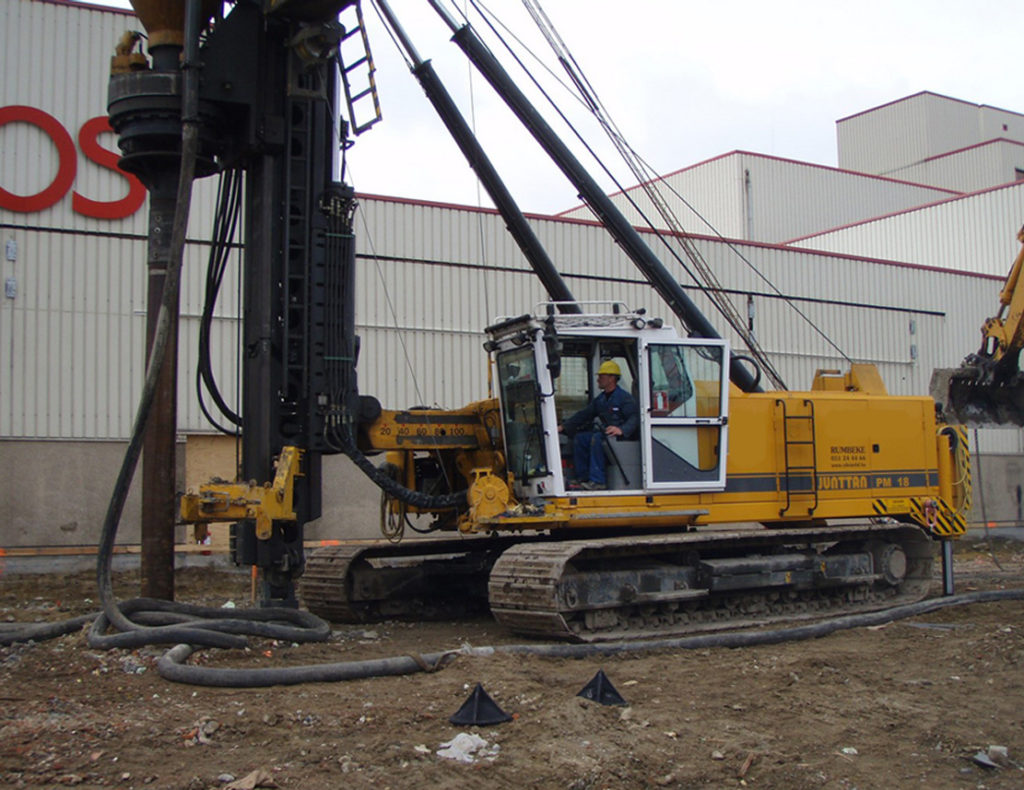

Les raccords Olivier sont utilisés dans les systèmes Pieu Olivier et Olivier DPA. Une utilisation avec d’autres techniques de forage, comme le CFA, le soil mixing ou la géothermie, peut également être étudiée.
Diamètres disponibles
L’aperçu ci-dessous présente les plages de dimensions courantes. Le diamètre extérieur du raccord, le diamètre intérieur libre et le diamètre du tube de forage sont des dimensions distinctes.
À pastilles standard
Diamètre extérieur du raccord : Ø300–555 mm
Diamètre intérieur libre : Ø210–450 mm
Pour tubes de forage : Ø273–508 mm
Raccord Olivier CD
Diamètre extérieur du raccord : Ø185–515 mm
Diamètre intérieur libre : Ø100–435 mm
Configurations pour tubes de forage à partir de Ø133 mm
Les dimensions sont combinées pour chaque configuration. Chaque diamètre extérieur n’est pas disponible avec tous les diamètres intérieurs ou diamètres de tube. D’autres diamètres et des connexions adaptées peuvent être étudiés sur demande.
Couples de forage de 55 à 550 kNm
55–550 kNm
Selon le diamètre, la configuration et l’application, les raccords Olivier sont disponibles pour des couples de forage de 55 à 550 kNm. Les raccords sont conçus pour transmettre le couple de forage dans les deux sens de rotation.
Le choix dépend du diamètre du tube de forage, du passage libre requis et des efforts de forage et de traction. Olivier adapte le raccord, les pastilles et la connexion au tube, puis confirme la capacité de l’assemblage retenu.
Également pour d’autres systèmes de forage
Les applications des raccords Olivier vont au-delà des systèmes de pieux Olivier. Une configuration adaptée peut également être étudiée pour d’autres systèmes de fondation et de forage, le CFA, le soil mixing, la géothermie, le forage pétrolier et d’autres applications de forage.
Le grand passage intérieur, l’assemblage des sections de tube et la transmission du couple dans les deux sens offrent des possibilités pour ces applications. Pour chaque application, Olivier évalue les charges, la connexion à l’équipement existant et les exigences éventuelles en matière de pression et d’étanchéité.
Du raccord au tube de forage complet
Pour l’assemblage par emmanchement à la presse utilisé par Olivier, les extrémités des tubes sont usinées. Les raccords sont emmanchés dans les extrémités préparées, puis soudés. Cette méthode favorise un alignement précis du raccord et du tube de forage.
Outre la configuration à emmanchement, des versions courtes pour soudage direct sont disponibles. Le choix est adapté au tube de forage et à l’application.
Les tubes de forage sont disponibles en longueurs adaptées. Des capuchons protègent les connexions pendant le stockage et le transport. Des adaptateurs entre différents raccords Olivier peuvent également être prévus.
Raccord automatique Olivier pour la tête de rotation
Pour les opérations fréquentes de connexion et de déconnexion des tubes de forage, il existe le raccord automatique Olivier. Il assure la connexion à la tête de rotation et dispose de son propre mécanisme de verrouillage.
Configuration semi-automatique : une partie de la commande reste manuelle, par exemple avec une clé ou un levier.
Configuration automatique hydraulique : la commande est hydraulique, ce qui permet la connexion et la déconnexion depuis la cabine.
Connexion à votre tête de rotation
Olivier fournit des raccords d’entraînement et des brides adaptés à différentes têtes de rotation. La connexion, le passage libre et l’alimentation en béton ou en coulis sont étudiés ensemble. Le choix d’une connexion directe ou d’un cardan dépend de la tête de rotation et de l’application.
Développement propre, technologie protégée
Les raccords Olivier sont développés en interne. La technologie CD est protégée au sein de la famille de brevets WO2022157650. Le dessin du raccord Olivier classique fait notamment l’objet du modèle enregistré DM/210319 et du brevet de dessin américain US D959254.
Ces solutions protégées ne peuvent être copiées sans autorisation dans la mesure où les droits applicables l’interdisent. Contactez Olivier pour des informations sur leur utilisation et leur fourniture. Le raccord automatique constitue une technologie distincte, présentée sur sa propre page.
Quel raccord Olivier convient à votre application ?
Indiquez-nous les tubes de forage et la tête de rotation utilisés, le passage libre nécessaire et les charges que la connexion doit transmettre. Olivier vous accompagne dans le choix, le montage et la mise en service.
