Pieu Olivier
Jusqu’à 40% de consommation de béton en moins et sans pointe perdue. Le pieu de fondation dont l’empreinte écologique et économique est la plus faible.
Un pieu Olivier est un pieu ou une inclusion foré à refoulement latéral, réalisé en place, doté d’un fût hélicoïdal sur toute sa longueur. La forme hélicoïdale augmente le noyau de l’élément d’environ 200 mm. Selon l’application, le pieu Olivier est réalisé en béton armé, par exemple pour des fondations structurelles, ou en béton non armé, par exemple pour des applications d’amélioration du sol, telles que l’inclusion Olivier. La mise en œuvre s’effectue sans évacuation de sol, ce qui se traduit par un chantier propre, sans évacuation de terres forées et avec un impact minimal sur l’environnement.
Découvrez le processus d’installation du pieu Olivier en action.
Avantages principaux
- 40% de béton en moins
- Excellente pénétration dans les couches de sol dures ⓘ
- Aucune extraction de sol
- Idéal pour les sites avec sol contaminé
- Pas besoin d’évacuer le sol
- Réduit les coûts logistiques
- Capacité de friction augmentée
- Armature placée avant le béton
- Pas de pointe de forage perdue
- Sécurité accrue, efficacité améliorée et impact environnemental réduit
- Peut être réalisé avec des machines de forage existantes
- …
La puissance du design en forme de vis
Le principe de fonctionnement d’un pieu Olivier peut être facilement expliqué en comparant le comportement d’un clou et d’une vis dans le bois.
Un clou est principalement maintenu en place par un frottement limité le long d’une tige lisse. Une vis, en revanche, crée grâce à sa forme hélicoïdale une surface de contact beaucoup plus importante, ce qui génère un frottement et un ancrage nettement supérieurs.
Ce même principe est appliqué au pieu Olivier. Le fût hélicoïdal assure un ancrage actif dans le sol environnant, avec un frottement plus élevé et un transfert des efforts plus efficace que celui des pieux cylindriques classiques. Il en résulte un mécanisme porteur plus stable et une capacité portante supérieure.
Grâce à son fût hélicoïdal, le pieu Olivier est particulièrement adapté aux sols à faible portance, tels que les argiles et les limons, tout en pouvant être mis en œuvre dans pratiquement tous les types de sols. Contrairement aux pieux cylindriques à refoulement traditionnels ou aux techniques d’amélioration du sol, le pieu Olivier refoule le sol à 100 % sur toute sa longueur, jusqu’à la base du pieu, sans évacuation de sol en surface. Un pieu Olivier peut être réalisé avec la plupart des machines de fondation modernes équipées d’un mât. Le couple de forage requis dépend du diamètre du pieu et des conditions de sol et varie généralement d’environ 10 t/m pour des diamètres plus faibles dans des sols plus meubles à des valeurs plus élevées pour des diamètres plus importants ou des couches plus dures.
Processus de Forage
Contrairement aux pieux à tarière creuse et aux pieux/inclusions à refoulement traditionel, le pieu Olivier suit un principe d’exécution fondamentalement différent.
- Forage avec rotation de la tarière dans le sens horaire et effort vertical
- Mise en place de l’armature et ouverture des clapets à la profondeur souhaitée
- Pompage du béton et extraction du tubage avec rotation dans le sens antihoraire

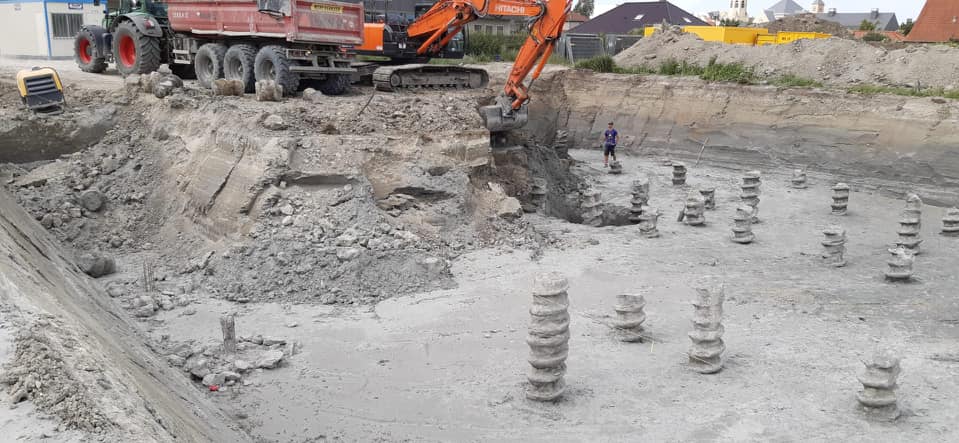

- Pieu Olivier achevé avec fût hélicoïdal
Diamètres de pieux
Un pieu Olivier est toujours défini par deux diamètres et jamais par une seule dimension.
Le premier diamètre est le diamètre du noyau (Dk), correspondant au diamètre du noyau en béton du pieu. Le second diamètre est le diamètre du fût (Ds), c’est-à-dire le diamètre extérieur de l’hélice. Ce diamètre du fût correspond également au diamètre de la base du pieu (Db), la base du pieu étant entièrement formée par l’hélice. Pour un pieu Olivier, la relation suivante s’applique toujours : Db = Ds.
La désignation d’un pieu Olivier suit toujours le format Dk/Ds, le diamètre du noyau étant indiqué en premier, suivi du diamètre du fût. Un pieu Olivier avec un seul diamètre n’existe pas. Par exemple, un pieu Olivier d36/56 possède un diamètre de noyau de 36cm et un diamètre de fût de 56cm.
Pour le calcul d’un pieu Olivier, le frottement latéral sur toute la longueur du pieu est calculé sur la base du diamètre extérieur (Ds), comme s’il s’agissait d’un pieu cylindrique plein de même diamètre extérieur. Le même diamètre extérieur (Db) est également utilisé pour le calcul de la résistance en pointe du pieu.
Le diamètre du noyau du pieu (Dk) est utilisé pour le calcul de la capacité portante structurelle.
Olivier fabrique des tarières Olivier pour pieux Olivier dans les dimensions standard suivantes :
- d31/51 (310-510mm)
- d36/56 (360-560mm)
- d41/61 (410-610mm)
- d46/66 (460-660mm)
- d51/71 (510-710mm)
- d56/76 (560-760mm)
- d61/81 (610-810mm)
- d66/86 (660-860mm)
Une technologie éprouvée
Le pieu Olivier est une technologie de fondation disposant d’un long historique éprouvé. Le système est appliqué depuis le début des années 1990 et fait depuis partie des systèmes de pieux les plus utilisés en Belgique.
La technologie a été largement testée lors de la campagne d’essais du BBRI menée par Olivier NV à Sint-Katelijne-Waver et Limelette entre 2000 et 2002. Les résultats de ces recherches ont été publiés dans l’ouvrage de référence « Belgian Screw Pile Technology » (2003), dans lequel le système de pieux Olivier est explicitement décrit et analysé.
Depuis lors, le pieu Olivier est mis en œuvre sous licence par différents partenaires en Belgique et à l’international. Ces titulaires de licence ont réalisé au fil des années de nombreux essais de pieux, applications sur chantier et programmes d’essais complémentaires, conduisant à plusieurs certifications et reconnaissances officielles.
Depuis lors, le pieu Olivier est mis en œuvre sous licence par différents partenaires en Belgique et à l’international. Ces titulaires de licence ont réalisé au fil des années de nombreux essais de pieux, applications sur chantier et programmes d’essais complémentaires, conduisant à plusieurs certifications et reconnaissances officielles.
Formation et accompagnement
La mise en œuvre correcte des pieux Olivier nécessite bien plus que le simple choix du bon outillage. Chez Olivier, nous proposons des formations ciblées et un accompagnement technique spécifiquement dédiés à la conception, au dimensionnement et à l’exécution des systèmes de pieux Olivier.
Vous trouverez plus d’informations sur nos formations et notre accompagnement technique pour les pieux Olivier sur la page Academy.
